Wenn eine direkte Funkverbindung, zwischen zwei Amateurfunkstationen nicht möglich ist, da z.B. ein Berg zwischen den Stationen liegt, können Repeater benutzt werden um die Verbindung herzustellen. Ein Repeater ist in unserer Region meistens auf einem Berg, wie der Hochblauen (1165m) unser Hausberg.

repeatermap.de von DK3ML

Sysop DH0GDE Stephan aus dem A47 betreibt folgende Repeater:

DB0DB_B D-Star

Ausgabe: 439,5875 MHz
Shift: -7,6
Standort: Blauen, 1165m ü.M. LOC: JN37US
Leistung: 14 Watt
MH-Liste: ircDDB Activity Log
DB0DB_B auf QRZ.COM

Bilder vom DB0DB D-Star

DB0DB FM/C4FM Fusion – QRV seit 28.12.2016 siehe Statusbericht

Ausgabe: 439,175 MHz
Shift: -7,6
Bandbreite: 12,5 kHz
CTCSS-Ton: 100Hz (T=100 / T-SQL=100)
Standort: Blauen, 1165m ü.M. LOC: JN37US
Leistung: 6,3 Watt
DB0DB_B auf QRZ.COM
- Die WIRES-X Anbindung läuft. Wir haben das HRI-200 direkt an den Repeater DR-1X angeschlossen

Status 26.02.2023
Die WIRES-X Anbindung vom DB0DB ist wieder in Betrieb, wir haben einen neuen Windows PC installiert.

Status 09.02.2023
Die WIRES-X Anbindung vom DB0DB ist ausser Betrieb, da der Windows PC defekt ist.
Wir müssen einen neuen PC besorgen und alles neu installieren und konfigurieren, wir melden uns, sobald wir wieder via WIRES-X QRV sind.

Status 07.09.2020
Der 100Hz CTCSS-Ton wird nicht immer vom DB0DB ausgesendet, Fehler im System. Bitte den 100Hz T-SQL ausschalte, wenn ihr nichts hört.

Status 28.12.2017. - Die WIRES-X Anbindung ist deaktiviert, da wir Probleme mit dem PC haben auf dem die WIRES-X Software läuft, sobald das Problem behoben ist, wird WIRES-X wieder aktiviert - geht wieder alles :-)

Status 05.01.2018
- Die WIRES-X Anbindung ist wieder aktiviert

Status 20.06.2018 09:00 Uhr
- Der Sender vom DB0DB auf 439.175 MHz ist ausgefallen. Wir werden berichten, sobald das Problem behoben ist.

Status 20.06.2018 19:00 Uhr
- Der Sender vom DB0DB läuft wieder. Problem: Der Sender bleibt hängen, geht nicht mehr auf Sendung und das Problem kann nur durch ein Aus- und Einschalten behoben werden. Wir haben das System optimiert und können das DB0DB jetzt von remote Aus- und Einschalten.

Bilder vom DB0DB Fusion

APRS-I-Gate

RX: 144.800 MHz

HamNet

5 GHz Link zu HB9EBS und DB0GAJ

Packet-Radio

Link zu DB0MGL

Digital ATV

TX 1291 MHz vertikal (04167 PID)

Analog ATV

RX   2329 MHz horizontal Ton 6,5 MHz
TX 10.200 GHz horizontal

Steuerung Remote ATV

Auf 431,700 MHz
DTMF 1*25 Relais Schrank Kamera
DTMF 1*24 Nord Kamera
DTMF 1*26 Userzugang 2329 Horizontal RX Nord
DTMF 1*13 Userzugang 2329 Vertikal
DTMF 1*12 RX Link DB0XR
DTMF 1*11 Testbild DB0DB
mehr DTMF-Befehle

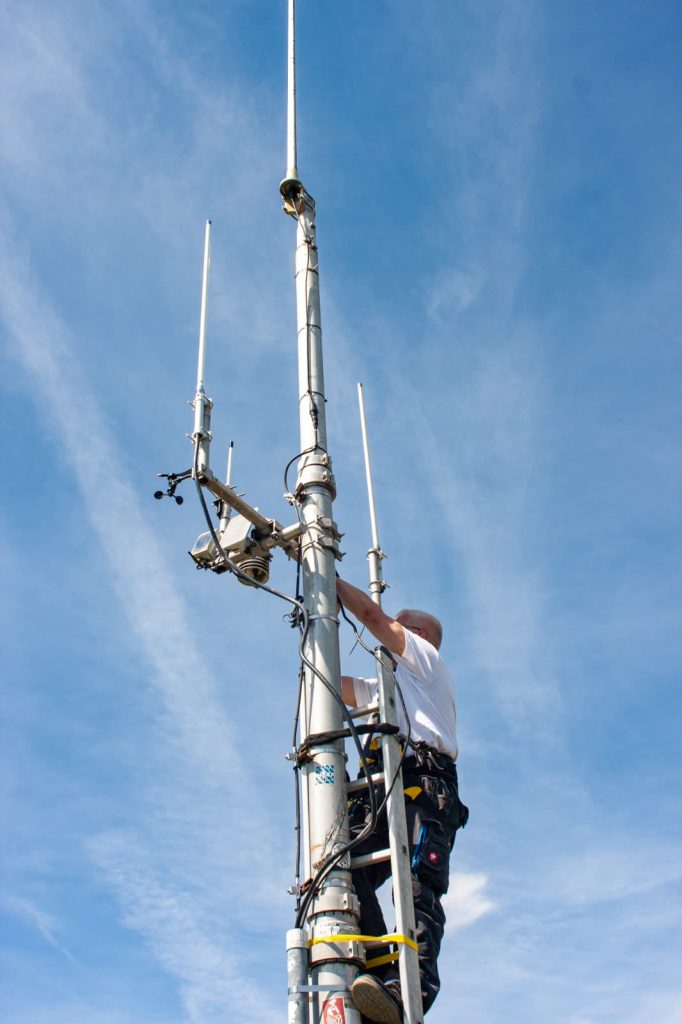

Unser Sysop bei der Arbeit 🙂

Leitungsplan
